产品详细介绍
近年の大容量・高速でのデータ通信の必要性の高まりに応じ、様々な新規高周波通信規格や規格化に伴う関連デバイスの新規開発が著しくなってきています。

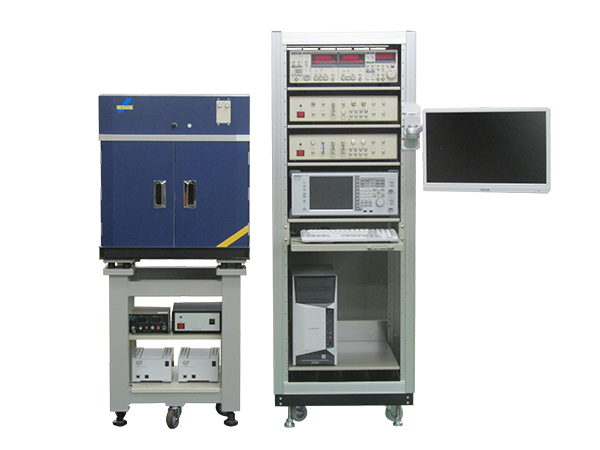

同時にデバイスを評価する為の計測装置の強まるニーズに応え、ネオアーク株式会社がサニャック干渉計振動観察装置を提供致します。
特長
1. ~3GHzまでの高周波振動挙動観察(オプション6GHz)
2. レーザ(光)による非接触観察
3. 低周波振動に対して感度が低いため、外来振動の影響が少なく防振対策が容易
4. 2次元FFT処理によるフィルタ機能付属
5. 高速スキャン方式を採用しているため、データ収集が短時間で行える
主な仕様
観察周波数 | 50MHz~3GHz |
---|---|
∟ オプション | ~6GHz対応可 |
振動検出軸 | レーザ照射軸 |
レーザ波長 | 650nm |
スポット径 | φ1µm(x100対物レンズ使用) |
マッピング位置分解能 | 0.1µm |
観察範囲 | 25mm×25mm |
装置本体寸法 | W600mm×D600mm×H1350mm |
